Biestable con un relé y un transistor bipolar

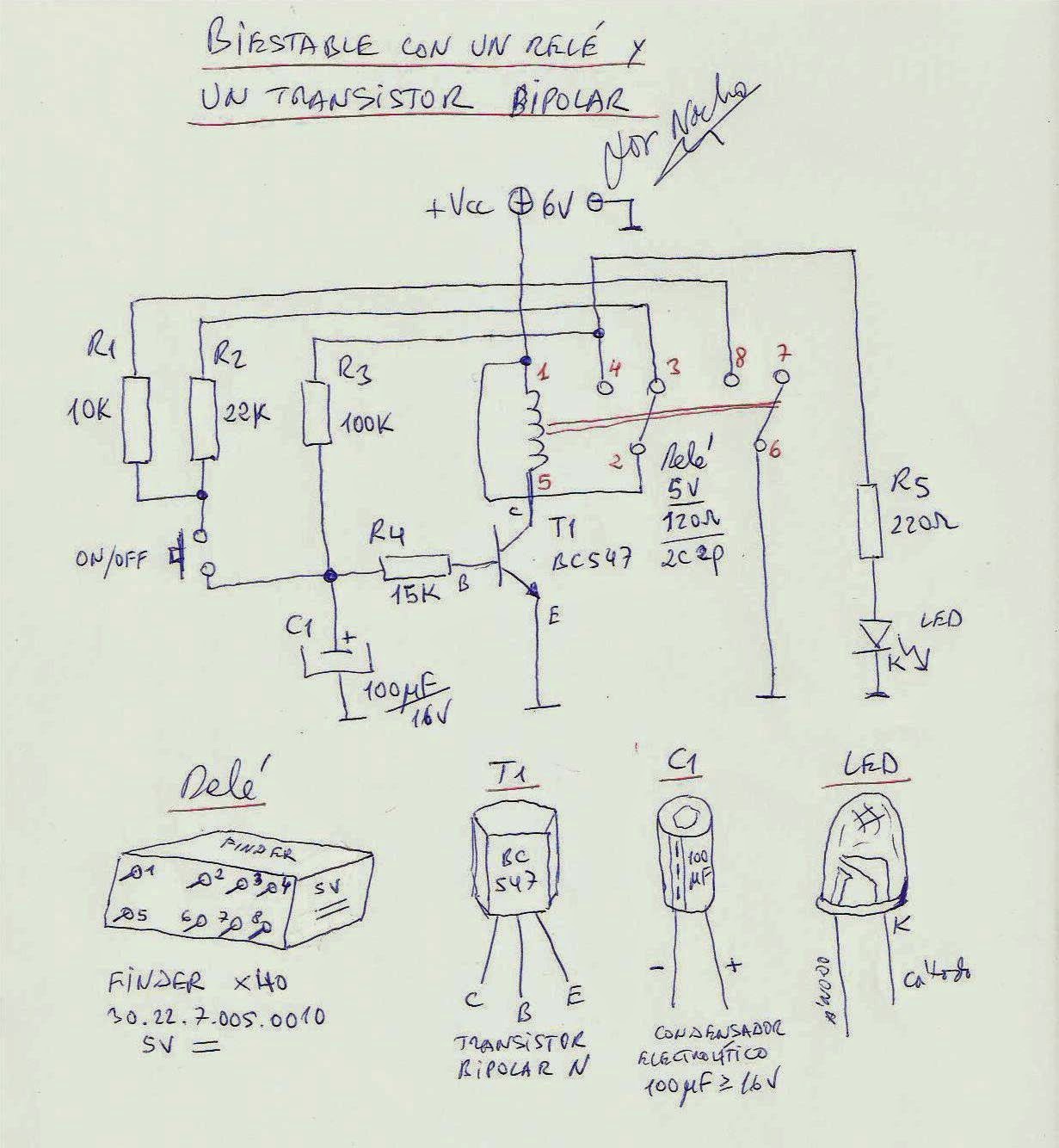

Este es un circuito muy simpático que funciona muy bien como biestable, hecho con los mínimos elementos posibles, y modificándolo ligeramente lograremos convertirlo en un monoestable o en un astable. Es en esencia un biestable que se autobloquea a través de la resistencia R3 cuando pulsamos inicialmente el pulsador, manteniendo al transistor T1 saturado. A través de la resistencia R4 y el condensador electrolítico C1 establecemos un tiempo que nos permite mantener un estado estable de trabajo, encendido o apagado, y la carga y descarga de ese condensador para poder cambiar de estado se hace a través de las resistencias R2 y R1. Dependiendo de la posición en que se encuentre el relé, es decir, del estado de conducción, la carga y descarga del condensador C1 se realiza automáticamente al pulsar el pulsador ON/OFF. La fuerza contraelectromotriz generada por la bobina del relé se disipa a través de los propios componentes del circuito, haciendo innecesario el uso de un diodo polarizado inversamente en paralelo con la bobina del relé.
Inicialmente el condensador está descargado, y al pulsar el pulsador se carga a través de R2 saturando a T1 activando el relé, quedando bloqueado a través de la resistencia R3; al volver a pulsar el pulsador el condensador se descarga a través de R1, llevando al transistor al estado de corte desactivando el relé.
Curiosamente, si unimos los extremos del pulsador este circuito se convierte en un astable de 1 Hz.
Os dejo a continuación con el vídeo para que alucinéis con esta tecnología minimalista.
